Як правильно розміщувати VRX та засоби відеоперехоплення: практичні принципи для стабільного прийому FPV-відео

Якість прийому аналогового FPV-відео залежить не лише від самого приймача, антени чи потужності передавача. Дуже часто головна причина слабкого сигналу, шумів, пропадання картинки або нестабільного RSSI — це неправильне розміщення обладнання.

Навіть хороший VRX або сканер відеосигналу може працювати значно гірше, якщо антена перекрита корпусом, землею, листям, кабелями або металевими елементами. Тому розміщення пристрою в просторі — це не другорядна деталь, а один із ключових факторів ефективності системи.

Для ефективної роботи на землі потрібно забезпечити чисту зону навколо антени, встановлювати її вертикально та уникати близьких перешкод у радіусі щонайменше 15 см. Не менш важливі відкрита ділянка, чистий радіогоризонт і вільна зона Френеля.

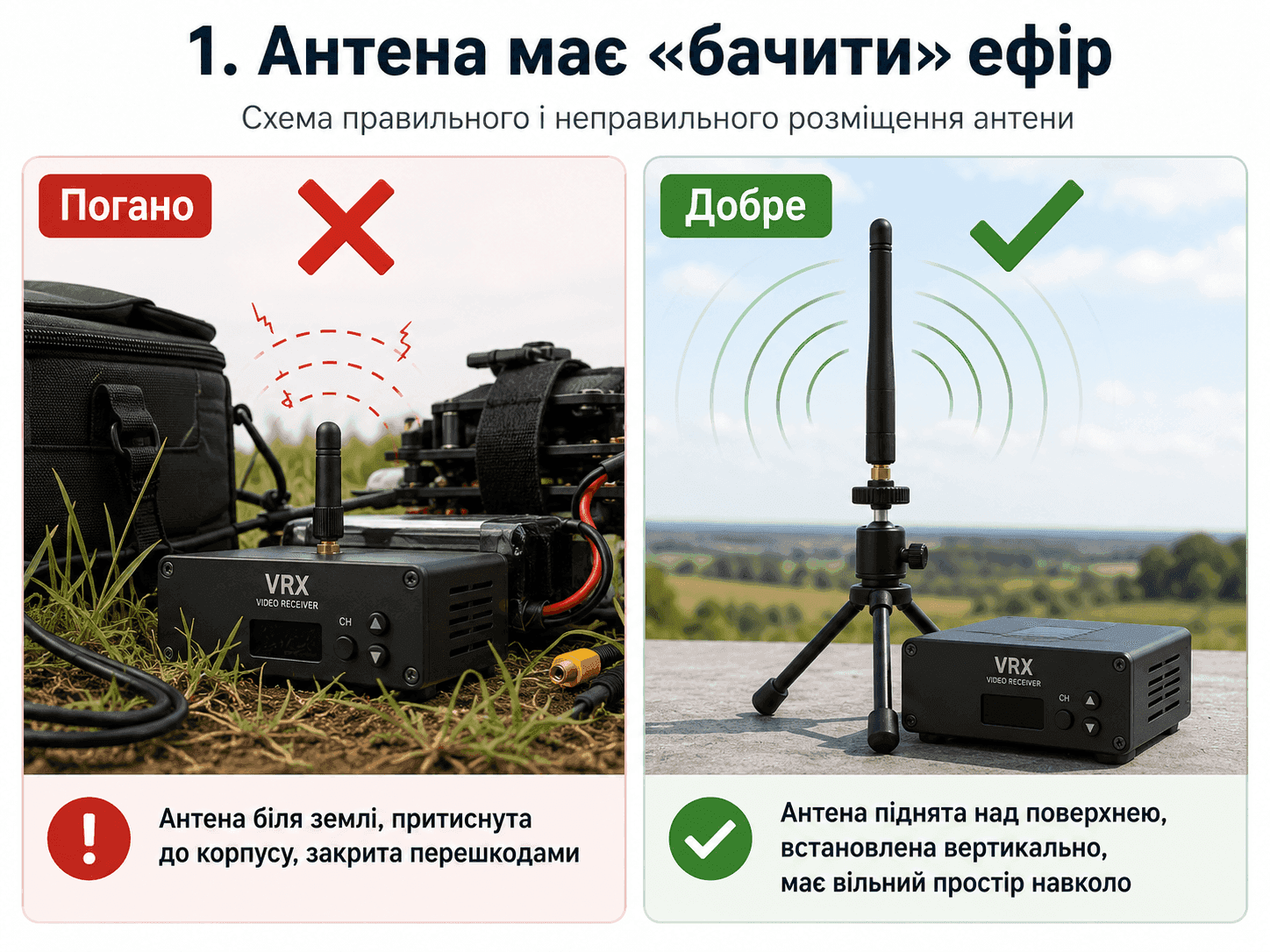

1. Антена має «бачити» ефір

Перше правило — антена не повинна бути захована. Для стабільного прийому її бажано розміщувати так, щоб навколо не було щільних перешкод: корпусу, землі, мокрого листя, металу, акумуляторів, кабелів живлення чи інших елементів конструкції.

Особливо критично це для частот 1.2 GHz, 3.3 GHz та 5.8 GHz. Чим вища частота, тим сильніше сигнал страждає від перекриття, неправильного положення антени та відсутності прямої видимості.

Погано: антена лежить на землі, притиснута до корпусу або закрита спорядженням.

Добре: антена піднята над поверхнею, стоїть вертикально й має вільний простір навколо себе.

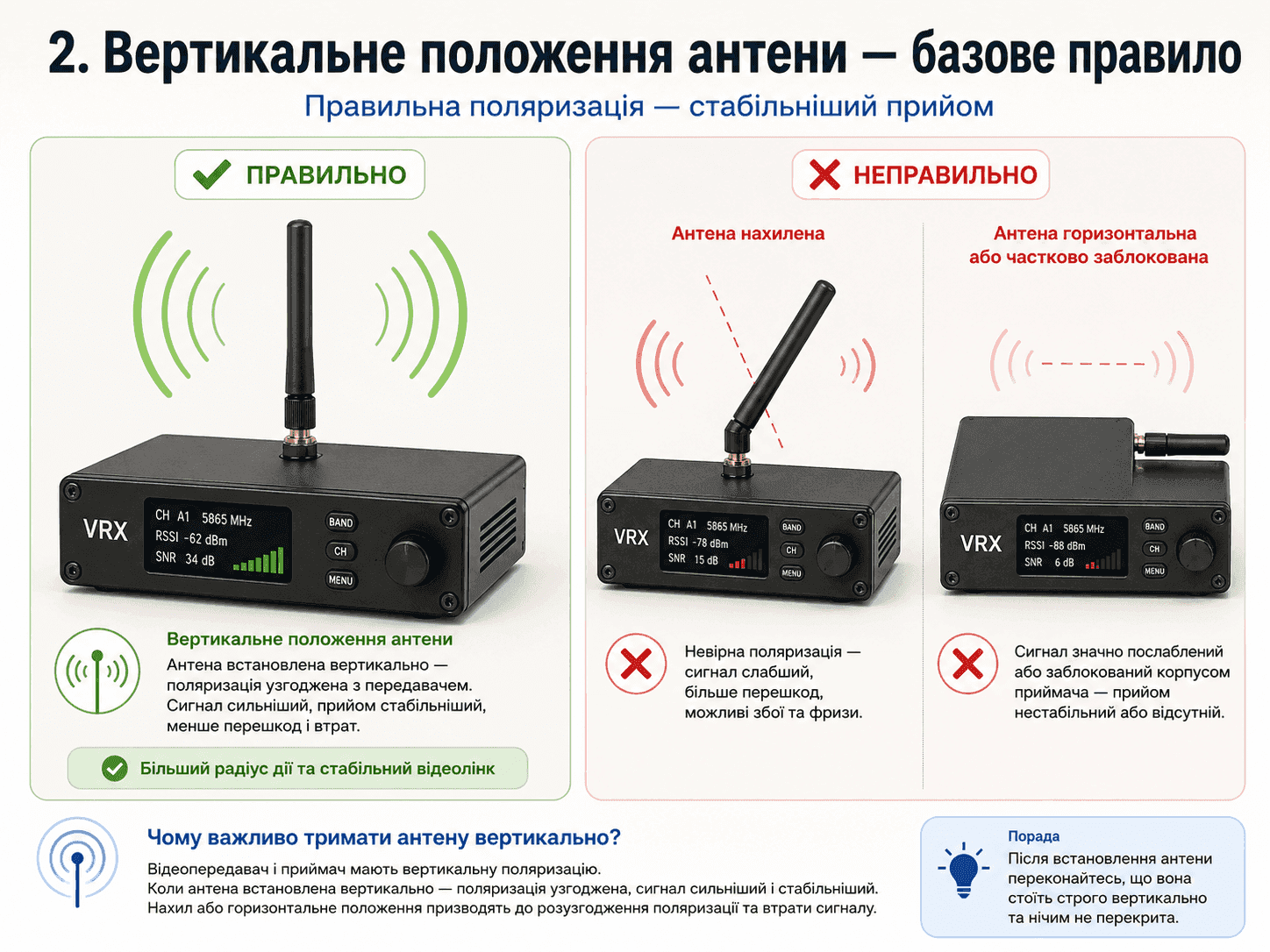

2. Вертикальне положення антени — базове правило

У більшості практичних сценаріїв антену VRX або сканера відеосигналу потрібно ставити вертикально. Це особливо важливо, якщо очікуваний сигнал теж має вертикальну поляризацію.

Якщо антена нахилена, лежить горизонтально або частково закрита корпусом, система може втратити частину сигналу — оператор бачить нижчий RSSI, більше шуму та нестабільну картинку.

Тут важлива проста річ: приймач може бути якісним, але якщо антена стоїть неправильно, ефір до нього просто «не доходить» нормально.

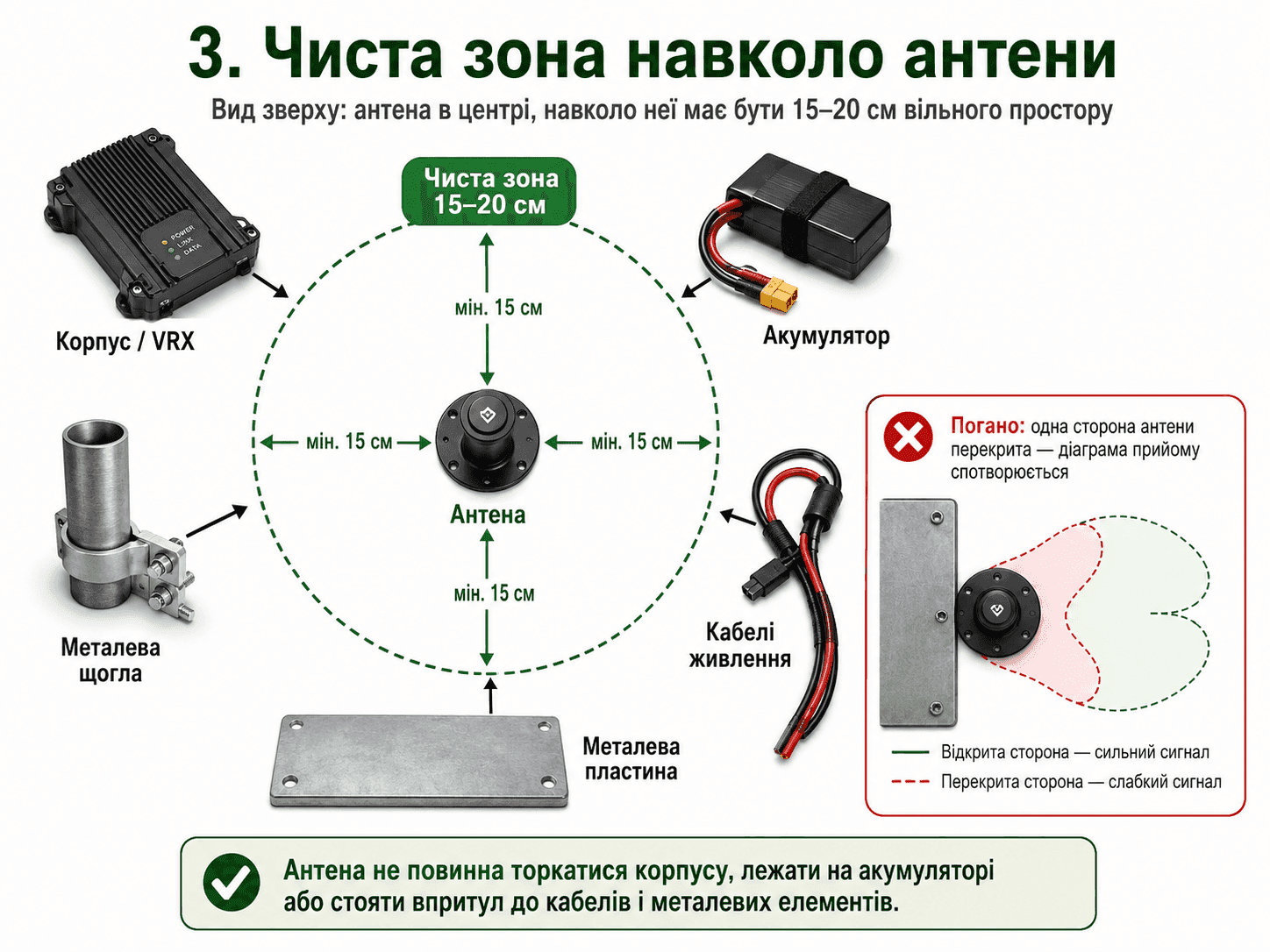

3. Чиста зона навколо антени

Рекомендовано залишати навколо антени щонайменше 15 см вільного простору без близьких перешкод. Це мінімальна практична зона, яка зменшує вплив корпусу, кабелів, металу та інших предметів.

Для VRX, сканерів і засобів відеоприйому це означає:

• антена не має торкатися корпусу;
• не варто класти її на акумулятор або металеву поверхню;
• кабелі живлення не повинні проходити впритул до антени;
• небажано ставити антену прямо біля щогли, труби чи великої металевої пластини.

Особливо погано працює варіант, коли антену ніби встановили вертикально, але з одного боку її повністю перекриває корпус або інший металевий елемент. У такому випадку діаграма прийому спотворюється, і система добре приймає лише з одного напрямку.

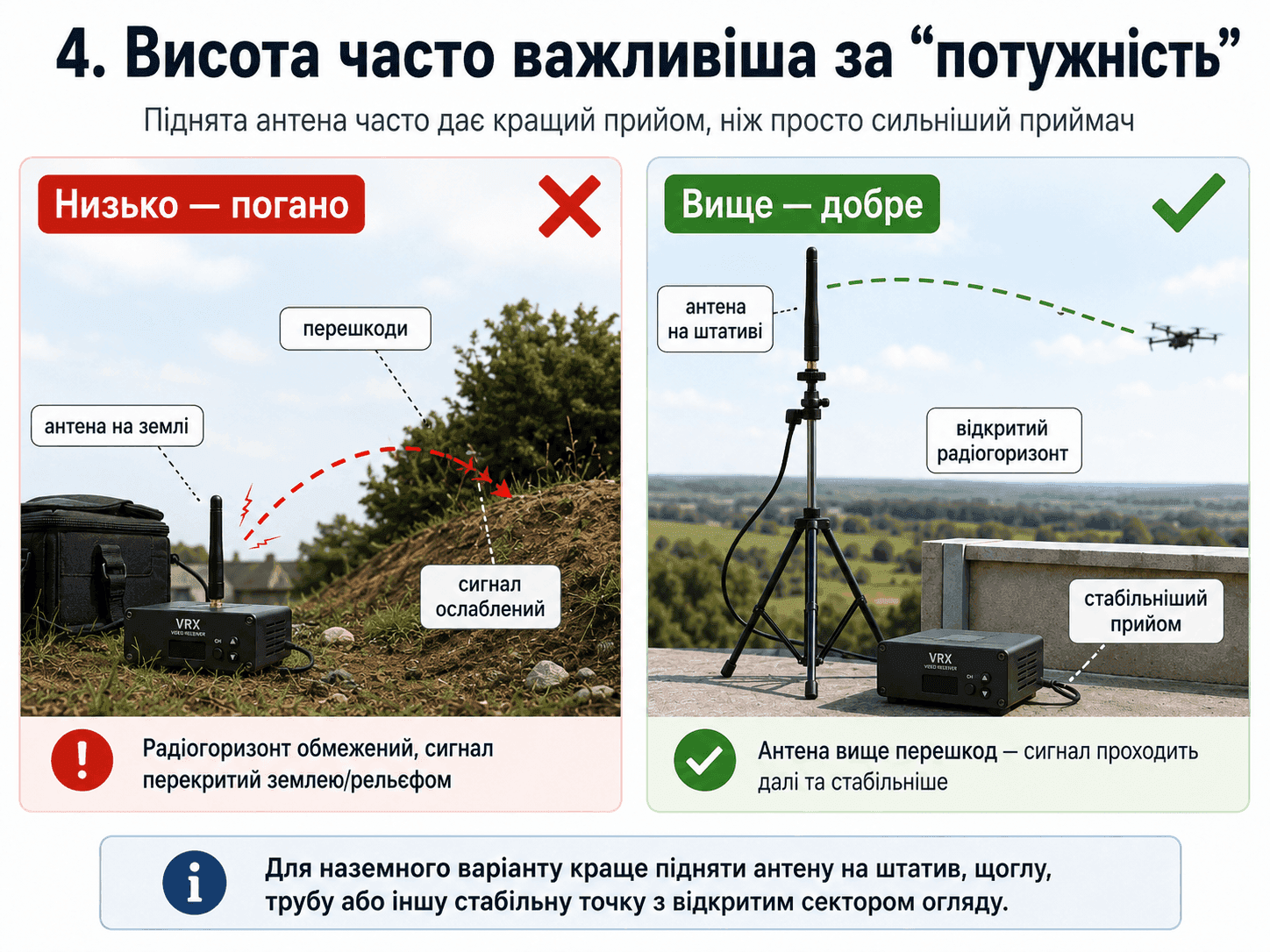

4. Висота часто важливіша за «потужність»

Для прийому відеосигналу велике значення має радіогоризонт. Якщо VRX або антена стоїть низько, сигнал може перекриватися землею, рельєфом, будівлями, деревами чи технікою.

Підняти антену на 1–2 метри часто корисніше, ніж міняти приймач або додавати підсилення. Але висота має бути розумною: щогла чи кронштейн повинні бути стійкими, кабель — не створювати сильних втрат, а сама антена — не хитатися від вітру.

Практичний принцип: для наземного варіанту краще ставити антену не на землю, а на штатив, щоглу, трубу, дах укриття або іншу стабільну точку з відкритим сектором огляду.

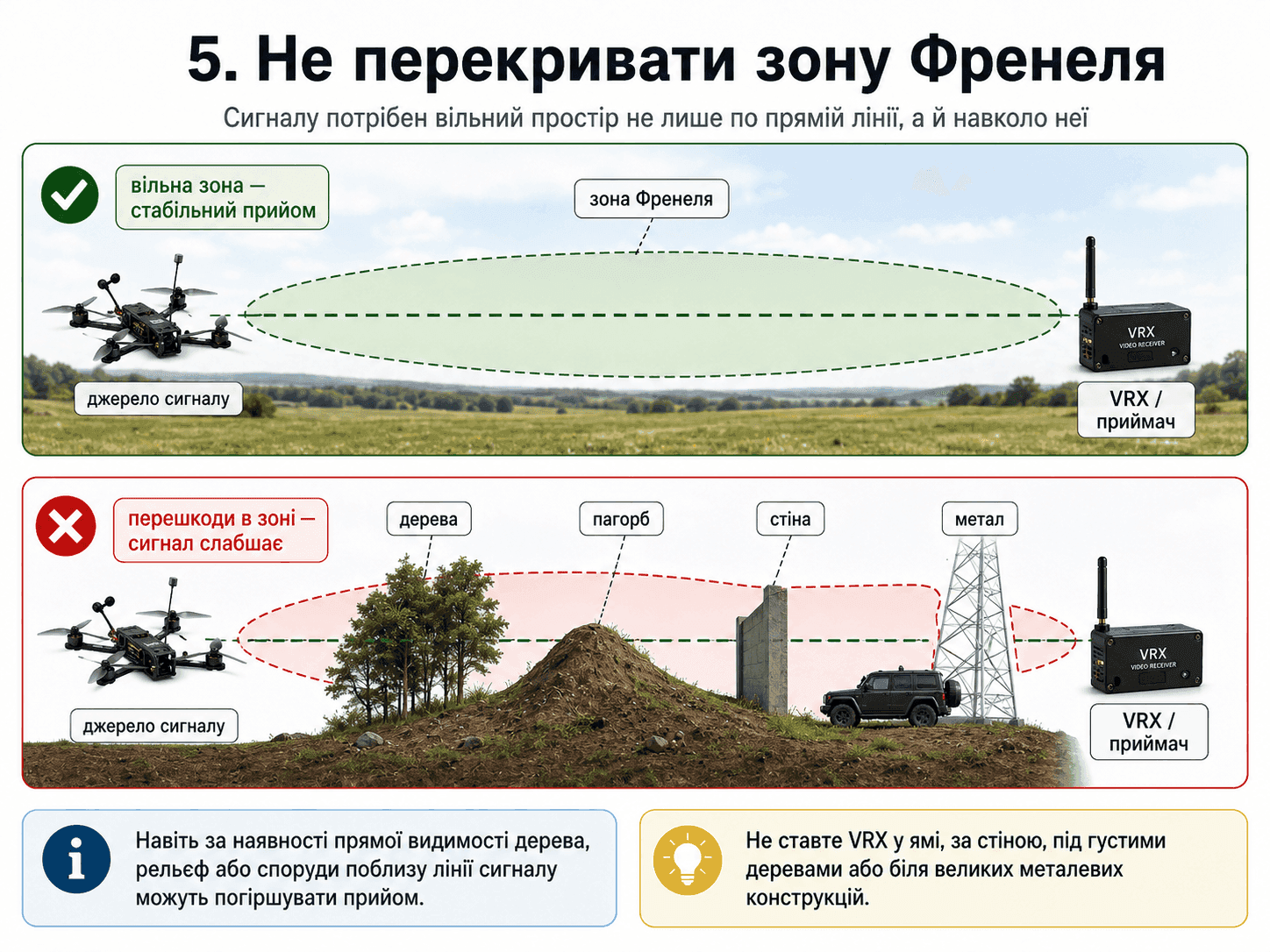

5. Не перекривати зону Френеля

Крім прямої видимості, важлива ще й зона Френеля — простір навколо лінії проходження сигналу. Навіть якщо між джерелом сигналу та приймачем ніби є видимість, дерева, земля, пагорби чи споруди поблизу цієї лінії можуть погіршувати прийом.

Простими словами: сигналу потрібен не лише вузький «промінь» до антени, а й певний вільний простір навколо цього напрямку. Тому небажано ставити VRX:

• у ямі;
• за бетонною стіною;
• під густими деревами;
• прямо за технікою;
• на землі біля металевих конструкцій;
• там, де антену з усіх боків перекриває рельєф.

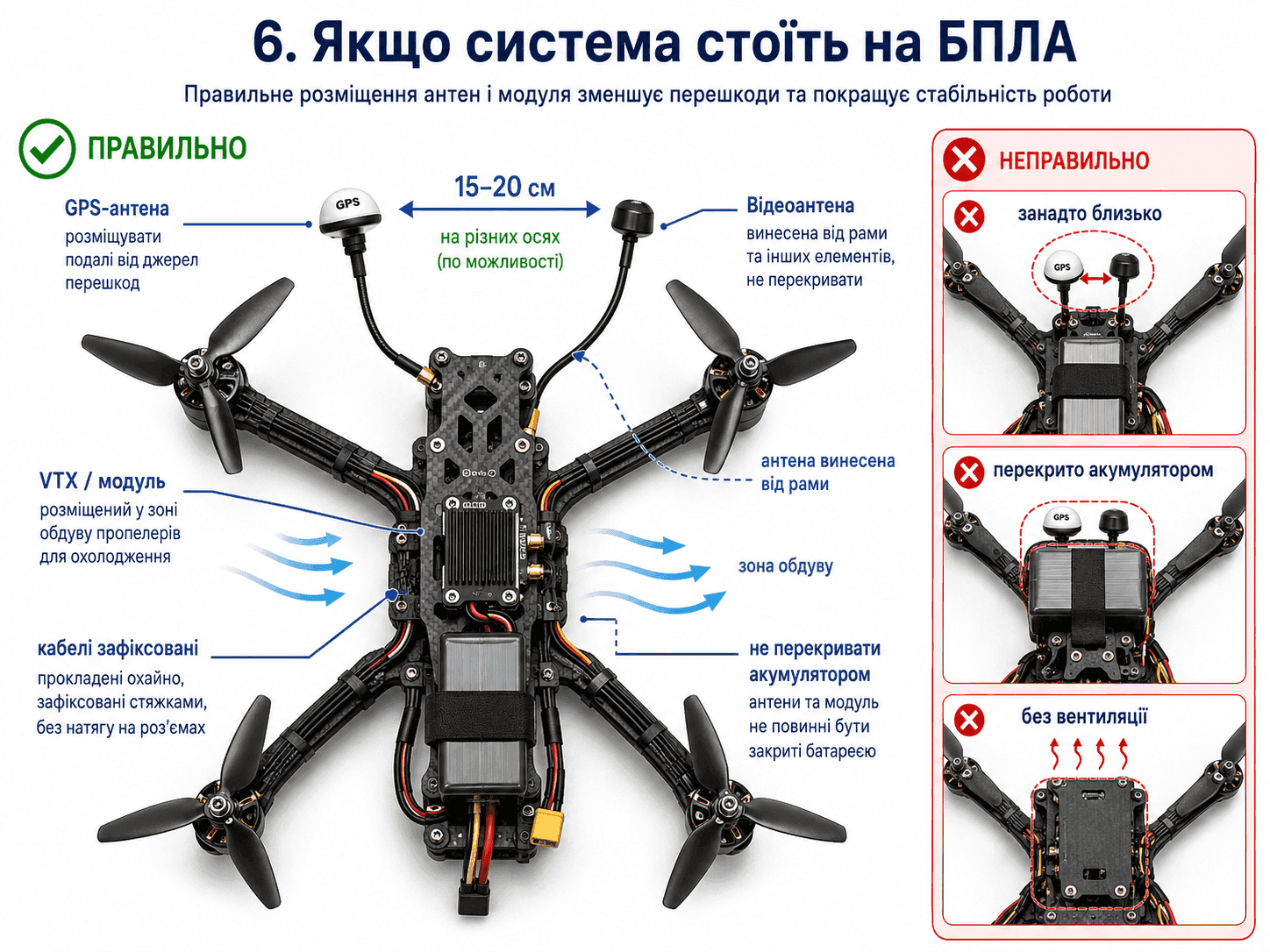

6. Якщо система стоїть на БПЛА

Для повітряного розміщення правила ще жорсткіші. Антену пристрою та GPS-антену потрібно максимально рознести — рекомендовано не менше 15–20 см, бажано по різних осях. Це зменшує взаємні перешкоди й допомагає уникнути проблем із GPS-фіксацією.

Для VRX або відеосканера на БПЛА це означає:

• антена має бути винесена від рами;
• GPS і відеоантена не повинні стояти впритул;
• кабелі не мають тягнути роз’єми;
• модуль не можна ховати в місце без вентиляції;
• антена не має бути закрита акумулятором.

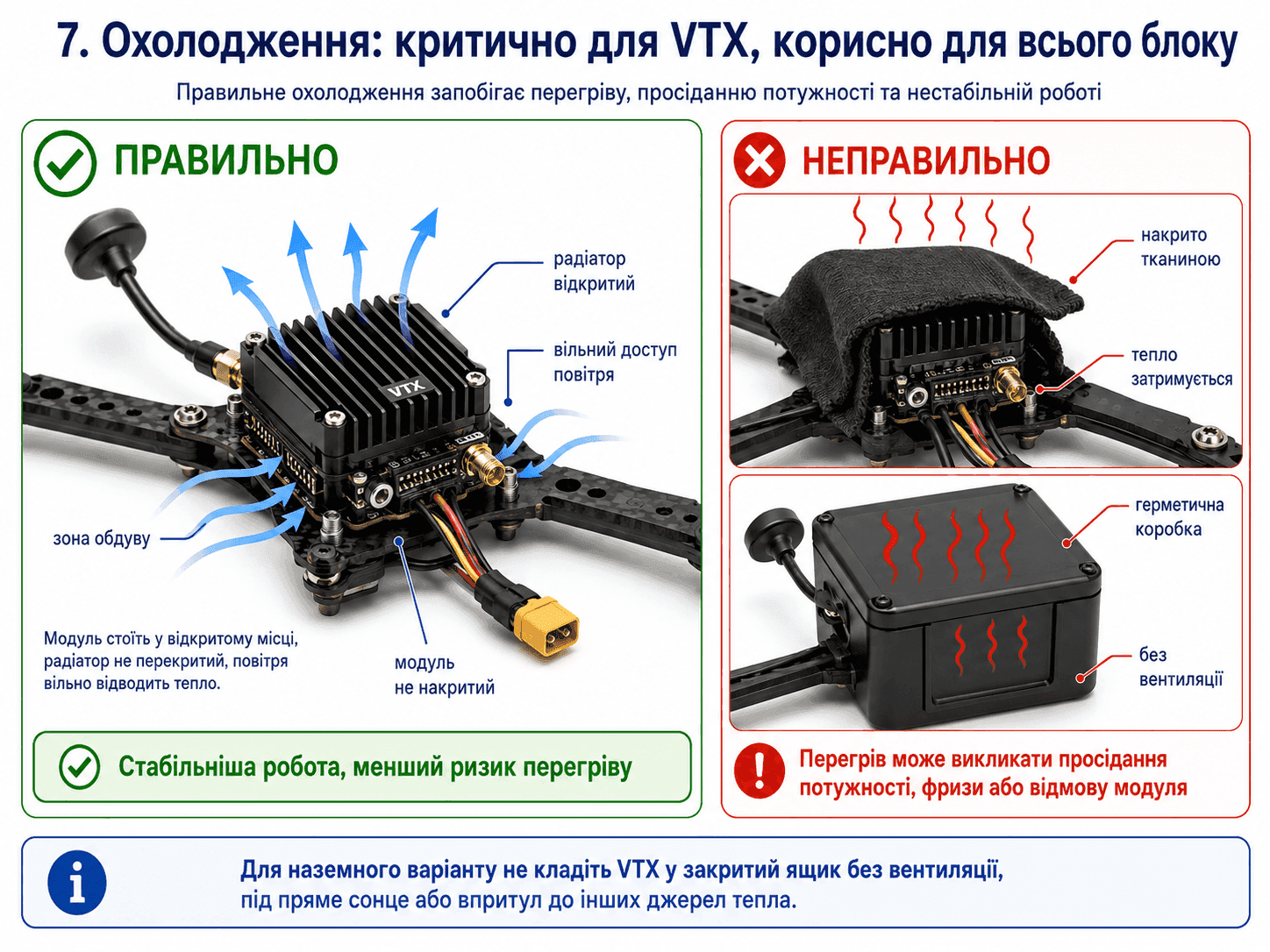

7. Охолодження: критично для VTX, корисно для всього блоку

Якщо в системі є VTX або інший гарячий RF-модуль, його не можна закривати. Блок VTX слід розміщувати в зоні активного обдуву, не закривати радіатор і не ставити модуль у місцях без вентиляції.

Перегрів призводить до нестабільної роботи, просідання потужності, зависань або пошкодження модуля. Для наземного варіанту це означає, що пристрій не варто класти в закритий ящик без вентиляції, під сонце чи впритул до інших джерел тепла.

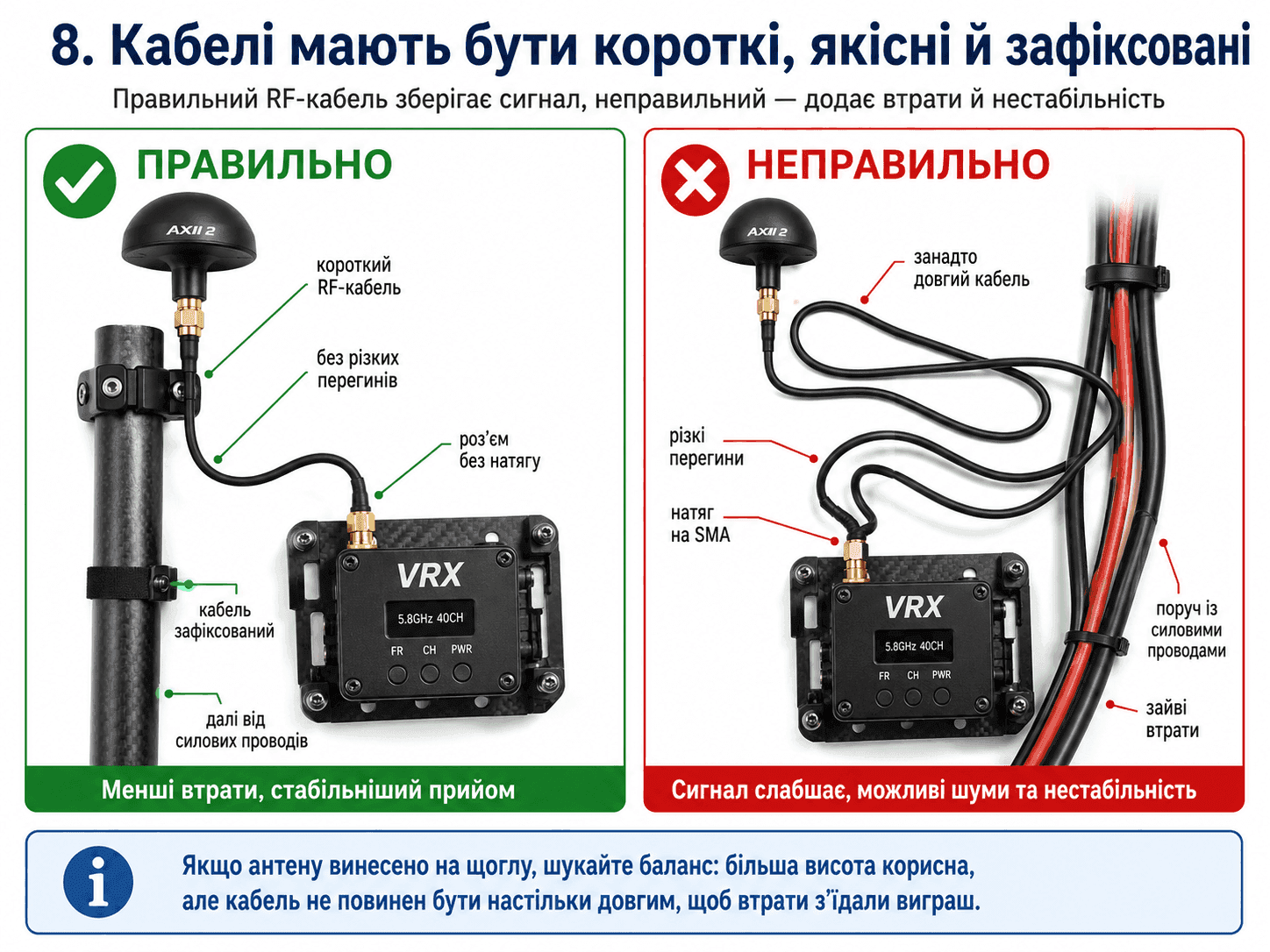

8. Кабелі мають бути короткі, якісні й зафіксовані

Поганий кабель може зіпсувати навіть хорошу антену. Особливо це помітно на 3.3 GHz і 5.8 GHz, де втрати в кабелі швидко ростуть. Для VRX і засобів відеоприйому краще:

• не використовувати зайво довгі RF-кабелі;
• не робити різких перегинів;
• не залишати SMA-роз’єми під натягом;
• фіксувати кабель до корпусу або щогли;
• не пускати RF-кабель впритул до силових проводів;
• перевіряти пігтейли перед виїздом.

Якщо антена винесена на щоглу, важливий баланс: вона має бути вище й відкритіше, але кабель не повинен бути настільки довгим, щоб втрати «з’їли» весь виграш від висоти.

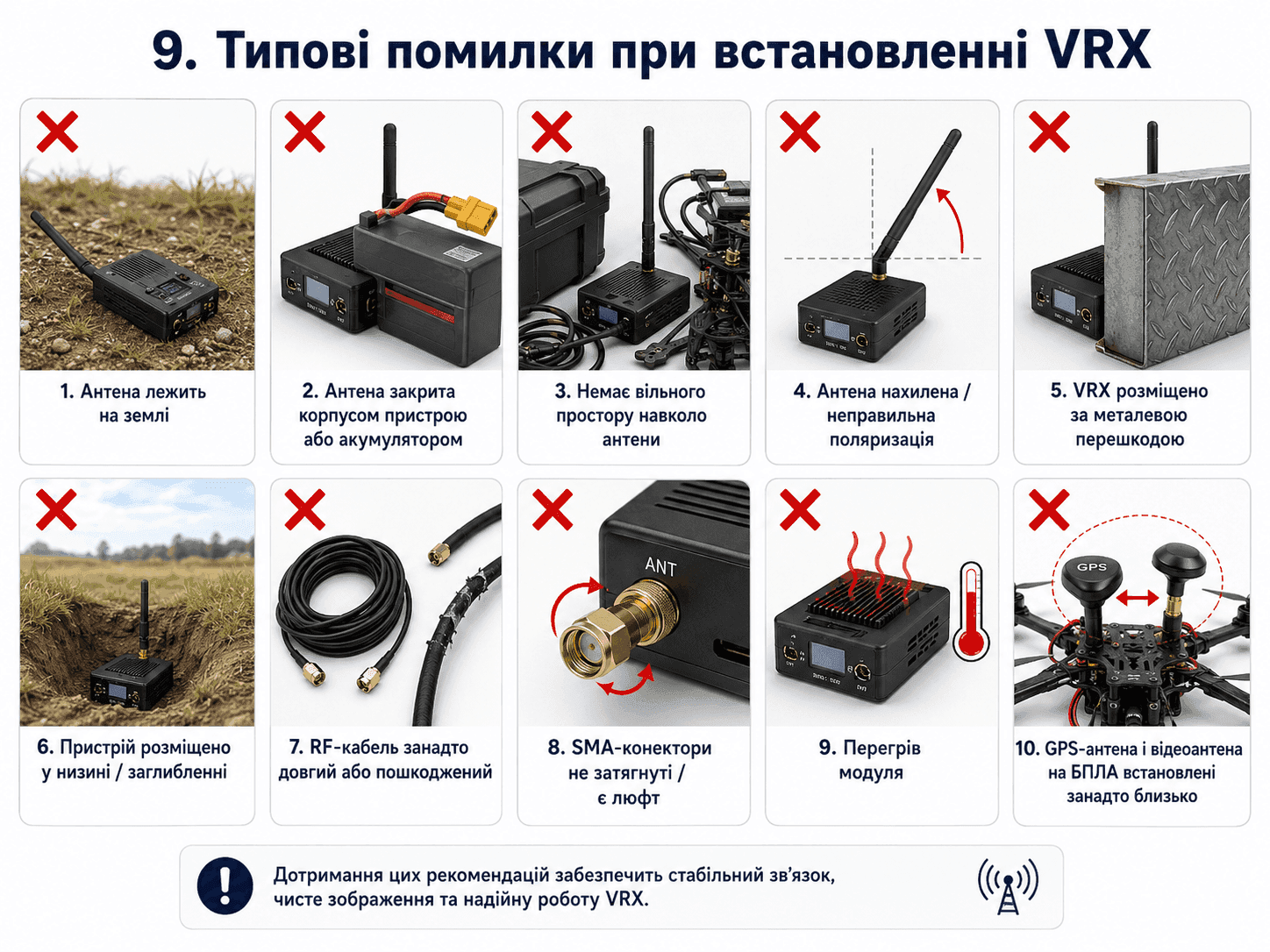

9. Типові помилки при встановленні VRX

Найчастіше проблеми з прийомом виникають не через «поганий приймач», а через прості монтажні помилки:

• антена лежить на землі;
• антена закрита корпусом або акумулятором;
• немає вільного простору навколо антени;
• антена нахилена або має неправильну поляризацію;
• VRX стоїть за металевою перешкодою;
• пристрій розміщений у низині;
• RF-кабель занадто довгий або пошкоджений;
• роз’єми SMA не затягнуті;
• модуль перегрівається;
• GPS-антена і відеоантена на БПЛА стоять занадто близько.

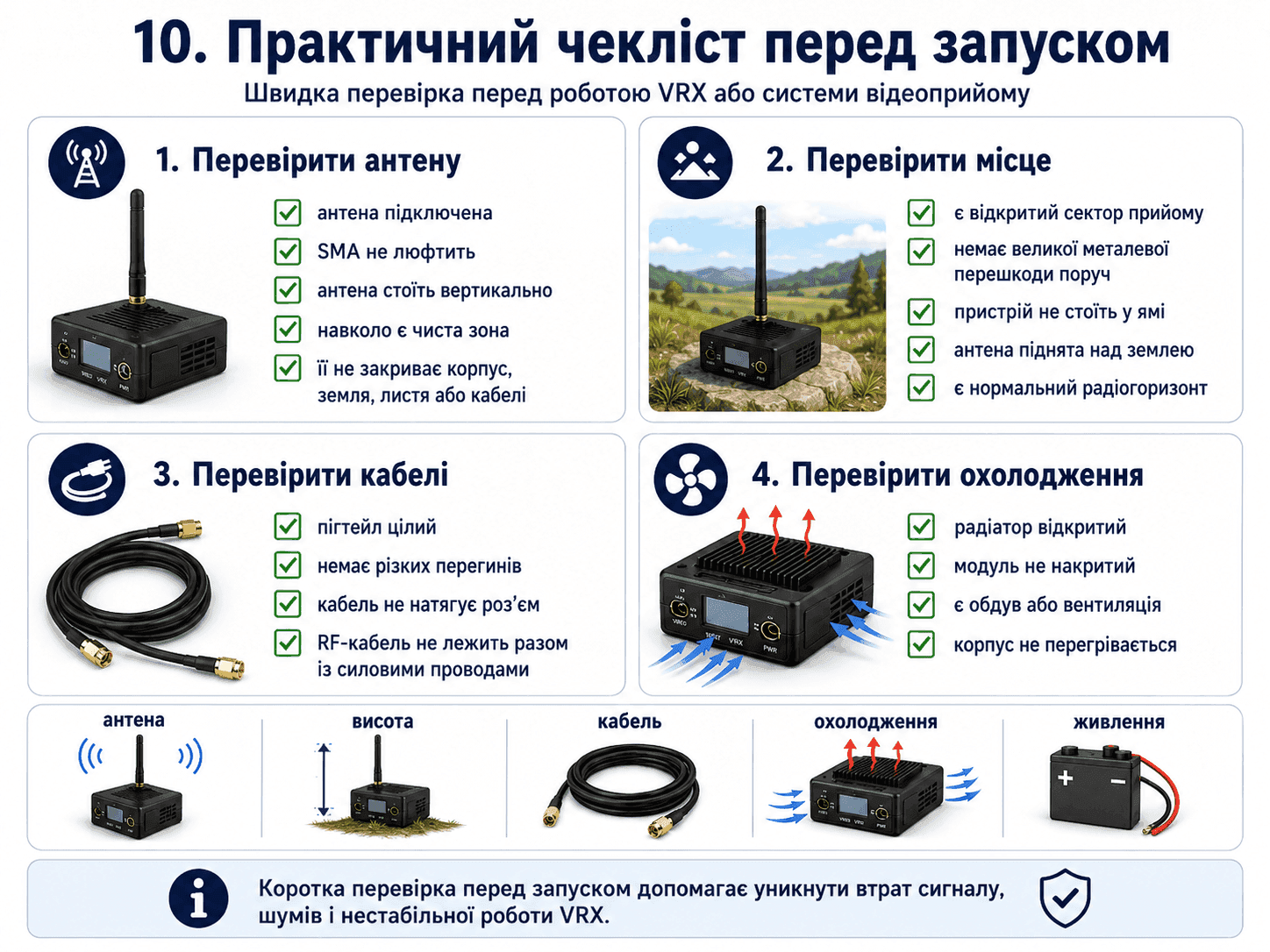

10. Практичний чекліст перед запуском

Перед роботою VRX або системи відеоприйому варто швидко пройтися по простому чеклісту.

Антена: підключена; SMA не люфтить; стоїть вертикально; навколо чиста зона; її не закриває корпус, земля, листя чи кабелі.

Місце: є відкритий сектор прийому; немає великої металевої перешкоди поруч; пристрій не в ямі; антена піднята над землею; нормальний радіогоризонт.

Кабелі: пігтейл цілий; немає різких перегинів; кабель не натягує роз’єм; RF-кабель не лежить разом із силовими проводами.

Охолодження: радіатор відкритий; модуль не накритий; є обдув або вентиляція; корпус не перегрівається.

Висновок

Правильне розміщення VRX, відеосканера або засобу відеоприйому часто дає більший ефект, ніж заміна обладнання на дорожче. Антена має бути відкритою, вертикальною, винесеною від перешкод і розміщеною так, щоб мати чистий радіогоризонт.

Для наземного варіанту головне — підняти антену, залишити навколо неї чисту зону й не перекривати її корпусом чи рельєфом. Для встановлення на БПЛА додатково важливі рознесення з GPS-антеною, фіксація кабелів і нормальне охолодження модуля.

Просте правило: спочатку правильне місце, потім антена, потім кабель, і лише після цього — налаштування приймача. Бо навіть найкращий VRX не зможе стабільно приймати сигнал, якщо його антена стоїть у неправильному місці.
