Направлена антена Sirio SPH-1.5÷6-17, 1.5–6 ГГц, 17 dBi
Направлена широкосмугова антена Sirio SPH-1.5÷6-17: вся смуга 1.5–6 ГГц при КСХ ≤ 1.8 без жодного налаштування, підсилення до 17 dBi, роз’єм SMA-female, 15 Вт. Радом з UV-стійкого ABS, кріплення на щоглу Ø25–42 мм. 4G-LTE, 5G 3.4–3.8 ГГц, Wi-Fi 2.4/5 ГГц, WiMAX, DECT.
Технічні характеристики
| RF | |
|---|---|
| Тип антени | Широкосмугова направлена PCB |
| Робочий діапазон | 1500–6000MHz |
| КСХ (SWR) | ≤ 1.8 у всьому діапазоні, без налаштування |
| Підсилення (макс.) | 17 dBi (14.9 dBd) на 6 ГГц |
| Імпеданс | 50Ω |
| Поляризація | Лінійна вертикальна |
| Діаграма випромінювання | Направлена |
| Ширина пелюстки −3 дБ (E/H) | 53°/78° на 1795 МГц … 22°/27° на 5512 МГц |
| Придушення заднього напрямку | ≥ 20дБ |
| Кут нахилу променя | 0° |
| Макс. потужність (CW, +30 °C) | 15 Вт (1.5–4 ГГц) / 10 Вт (4–6 ГГц) |
| Захист від статики | Усі металеві частини заземлені по DC, центральний провідник — ємнісний зв’язок |
| Роз’єм | SMA-female |
| Підтримувані системи | GSM-1800, 4G-LTE, 5G 3.4–3.8 ГГц, Wi-Fi 2.4/5 ГГц, WiMAX, DECT, V2X |
| Mechanical | |
| Матеріали | Алюміній, нержавіюча сталь, UV-стабілізований ABS, PCB |
| Радом | Білий ABS, UV-стабілізований |
| Габарити | 345 × 135 × 73мм |
| Радіус обертання | 310мм |
| Вага | 450г |
| Вітрове навантаження | 61 Н при 150 км/год; стійкість до 180 км/год |
| Парусність | 0.04м² |
| Робоча температура | −40…+80°C |
| Кріплення | Щогла Ø25–42 мм (U-болти), хомут Ø25–70 мм (опція), стіна |
| Виробник | Sirio Antenne, Італія |
| Артикул виробника | 2130003.00 |
Опис
Sirio SPH-1.5÷6-17 — направлена широкосмугова антена базової станції, яка перекриває всю смугу від 1.5 до 6 ГГц однією конструкцією. КСХ у межах діапазону не перевищує 1.8, тому антену не потрібно налаштовувати під частоту: вона однаково готова працювати на 1800 МГц, на 3.5 ГГц і на 5.8 ГГц.
Випромінювач виконано на друкованій платі з PTFE-діелектриком — звідси низькі втрати на верхніх частотах і стабільне узгодження в усій смузі. Плата закрита радомом з ABS, стабілізованого до ультрафіолету, тож характеристики не «пливуть» після сезону просто неба.
Що потрапляє в діапазон 1.5–6 ГГц
- GSM-1800 і DCS-1900 — мобільний зв’язок
- UMTS 2100 та всі діапазони 4G-LTE вище 1.5 ГГц
- 5G n77/n78 — 3.4–3.8 ГГц
- Wi-Fi 2.4 ГГц і Wi-Fi 5 ГГц, WiMAX 2.5 та 3.5 ГГц
- DECT 1.9 ГГц і V2X 5.9 ГГц
- FPV-канали 2.4 і 5.8 ГГц, канали керування та телеметрії
Підсилення зростає разом із частотою
Підсилення не однакове по смузі: близько 9 dBi на 1.5 ГГц, близько 13 dBi на 3.5 ГГц і до 17 dBi (14.9 dBd) на 6 ГГц. Це звичайна поведінка логоперіодичної структури — чим коротша хвиля, тим більше елементів працює у фазі. На практиці антена дає найбільший виграш саме там, де його найбільше бракує: на 5–6 ГГц, де втрати в кабелі й у вільному просторі найвищі.
Направленість замість «голої» потужності
Головна пелюстка звужується з частотою: 53°/78° (E/H) на 1795 МГц, 46°/62° на 2500 МГц, 39°/42° на 3550 МГц і 22°/27° на 5512 МГц. Придушення заднього напрямку — не гірше 20 дБ. На верхніх частотах антена працює вузьким променем: це і виграш у дальності, і захист від завад, що приходять збоку та ззаду. Повертаючи антену, можна оцінити напрямок на джерело сигналу.
Потужність і заземлення
Максимальна потужність — 15 Вт у смузі 1.5–4 ГГц і 10 Вт у смузі 4–6 ГГц (CW, при +30 °C). Роз’єм — SMA-female. Усі металеві частини заземлені по постійному струму, центральний провідник зв’язаний ємнісно: це знімає накопичення статики й дає захист від наведень у грозу.
Монтаж і стійкість до погоди
Антена кріпиться на щоглу Ø25–42 мм штатним алюмінієвим кронштейном з U-болтами; опційний хомут розширює діапазон до Ø25–70 мм, передбачено й монтаж на стіну. Вітрове навантаження — 61 Н при 150 км/год, розрахункова стійкість — до 180 км/год при парусності 0.04 м². Робоча температура — від −40 до +80 °C.
Широку грань корпусу монтують вертикально — саме це положення дає лінійну вертикальну поляризацію, на яку розраховані всі наведені характеристики.
Кому підійде
- базові станції та ретранслятори 4G/5G, зокрема мобільні й тимчасові
- Wi-Fi та WiMAX-лінки «точка–точка» і «точка–багатоточка»
- приймальні станції FPV на 2.4 і 5.8 ГГц
- радіомоніторинг і пеленгація у смузі вище 1.5 ГГц
- вимірювальні стенди, де потрібна одна опорна антена на всю смугу
Нижче 1.5 ГГц антена не працює. Якщо в задачі є 433 МГц, 868 МГц, 900 МГц або 1.2 ГГц, дивіться логоперіодичні антени 530–6000 MHz і 300–6000 MHz.
Берете партію? Ціна буде іншою
Ціна на партію рахується окремо під ваш обсяг. Напишіть, скільки одиниць потрібно — повернемось із розрахунком протягом одного робочого дня.
- Ціна під обсяг
- Доставка по всій Україні
- Відповідь за робочий день
Часті запитання
- Чи треба налаштовувати антену під конкретну частоту?
- Ні. КСХ не перевищує 1.8 в усій смузі 1.5–6 ГГц, тому антена готова до роботи одразу після підключення — жодного підстроювання елементів чи підбору довжин.
- Чому підсилення вказано діапазоном, а не одним числом?

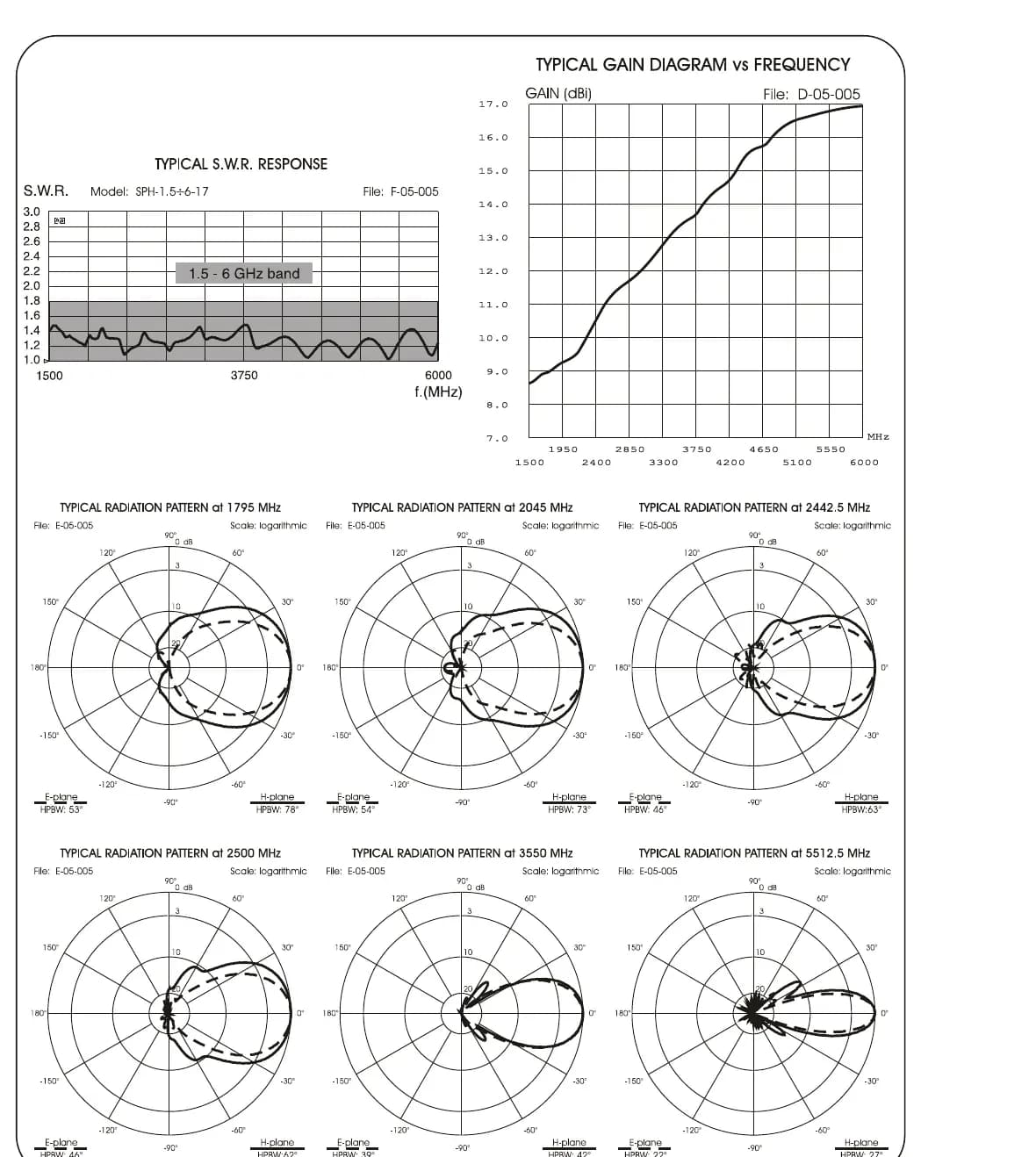

- Бо воно залежить від частоти: близько 9 dBi на 1.5 ГГц і до 17 dBi на 6 ГГц. У паспорті виробник наводить максимум — 17 dBi (14.9 dBd) на верхньому краю діапазону. Графік підсилення за частотою є у фотогалереї товару.
- Чи підійде антена для 5G?
- Так. Смуга n78 (3.3–3.8 ГГц) і n77 повністю потрапляють у робочий діапазон, як і всі діапазони 4G-LTE вище 1.5 ГГц.
- Чи прийме антена 900 МГц або 1.2 ГГц?
- Ні, це нижче її робочого діапазону. Для частот нижче 1.5 ГГц потрібна логоперіодична антена 530–6000 MHz, а якщо в задачі є 433 МГц — версія 300–6000 MHz.
- У якому положенні монтувати антену?
- Широкою гранню корпусу вертикально — у цьому положенні антена дає лінійну вертикальну поляризацію, на яку розраховані всі паспортні характеристики. Кронштейн з U-болтами під щоглу Ø25–42 мм входить у комплект.
