Широкосмугова антена Omni 1–8 ГГц — підсилення, діаграма спрямованості та КСХН
Звіт за результатами лабораторних вимірювань широкосмугової всеспрямованої антени Omni 1–8 ГГц: частотна характеристика підсилення, діаграма спрямованості на 5800 МГц і узгодження за КСХН у робочій смузі. Вимірювання виконані на відстані 1 м.
Підсилення в смузі. За результатами свіп-вимірювання (сумарна поляризація H+V, дистанція 1 м) антена демонструє рівну широкосмугову характеристику в діапазоні 1–8 ГГц без різких провалів у робочій смузі. Підсилення в азимутальній площині тримається біля 0…+1 dBi на краях смуги (0,9 ГГц: −0,4 dBi; 1,2 ГГц: +0,2 dBi; 5,8 ГГц: +1,0 dBi), що відповідає всеспрямованому типу випромінювача.

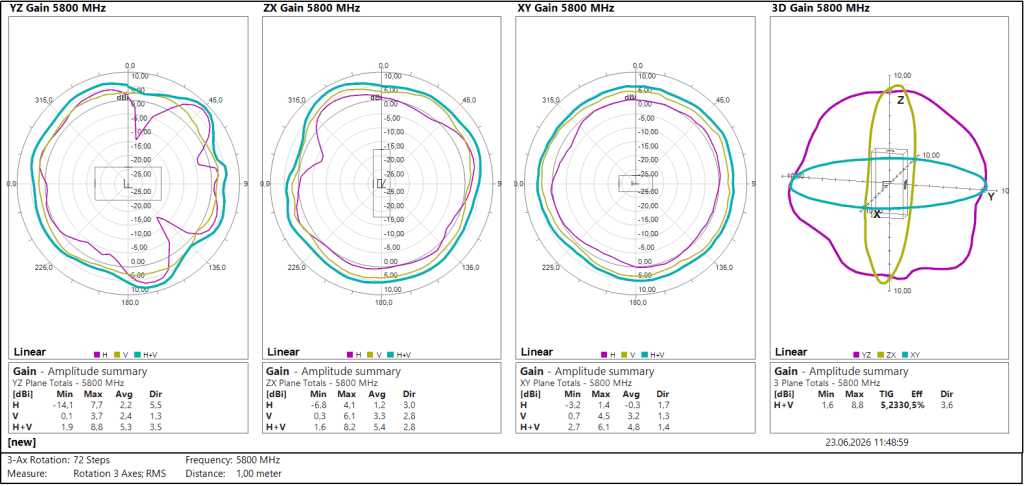

Діаграма спрямованості (5800 МГц). Тривісне вимірювання (72 кроки) підтверджує близьку до всеспрямованої характеристику в горизонтальній площині: у площині XY підсилення рівномірне (мін 2,7 / макс 6,1 / середнє 4,8 dBi). Сумарно за трьома площинами максимальне підсилення сягає 8,8 dBi, спрямованість — близько 3,6 dBi, ефективність — близько 30 %. Форма діаграми тороїдальна, з очікуваними мінімумами вздовж осі антени.
Узгодження (КСХН). Вимірювання S-параметрів векторним аналізатором показує добре узгодження з трактом 50 Ом у всій робочій смузі: КСХН < 2 від ~1 до 8 ГГц (0,99 ГГц: 1,35; 2,42 ГГц: 1,87; 4,18 ГГц: 1,25; 6,46 ГГц: 1,38; 7,87 ГГц: 1,55). Прийнятне узгодження зберігається приблизно до 10 ГГц; вище — поза робочою смугою.
Висновок. Антена забезпечує стабільне широкосмугове всеспрямоване покриття 1–8 ГГц із рівномірним азимутальним підсиленням і добрим узгодженням, що робить її придатною для наземних станцій, SDR-приймачів, аналізаторів спектра та систем контролю радіоефіру.
