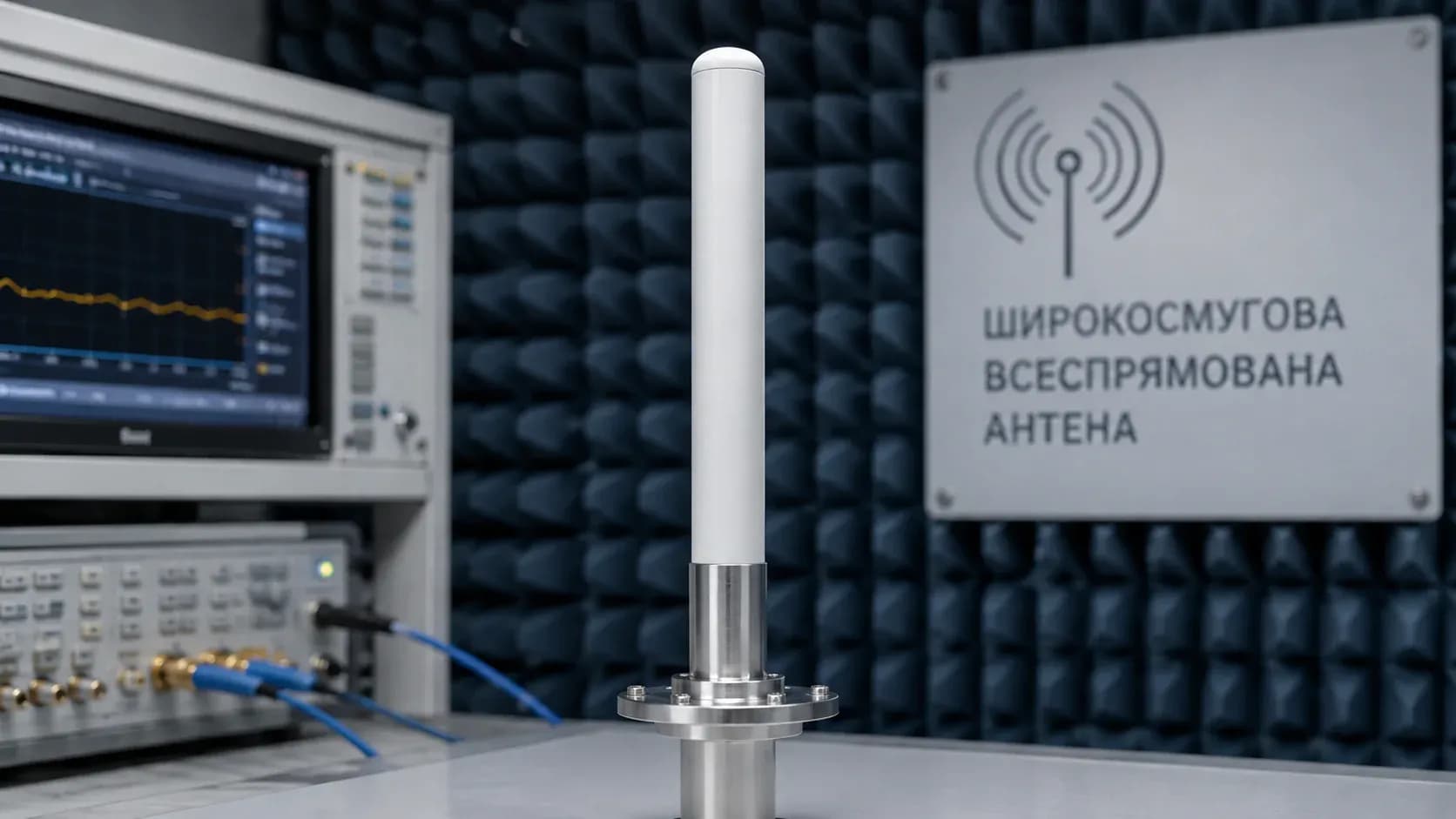

Як обрати всеспрямовану антену для SDR-приймача
Для SDR-моніторингу антену обирають за нижньою межею діапазону: що нижче вона опускається, то більшою й важчою виходить антена. Це головний компроміс, і саме з нього варто починати, а не з підсилення чи ціни.
Що дає всеспрямована антена
Всеспрямована антена приймає сигнали з усіх напрямків у горизонтальній площині, тож її не треба наводити на джерело. Для сканування спектра чи чергового приймання це вирішальна перевага: ви бачите ефір цілком, а не вузький сектор.

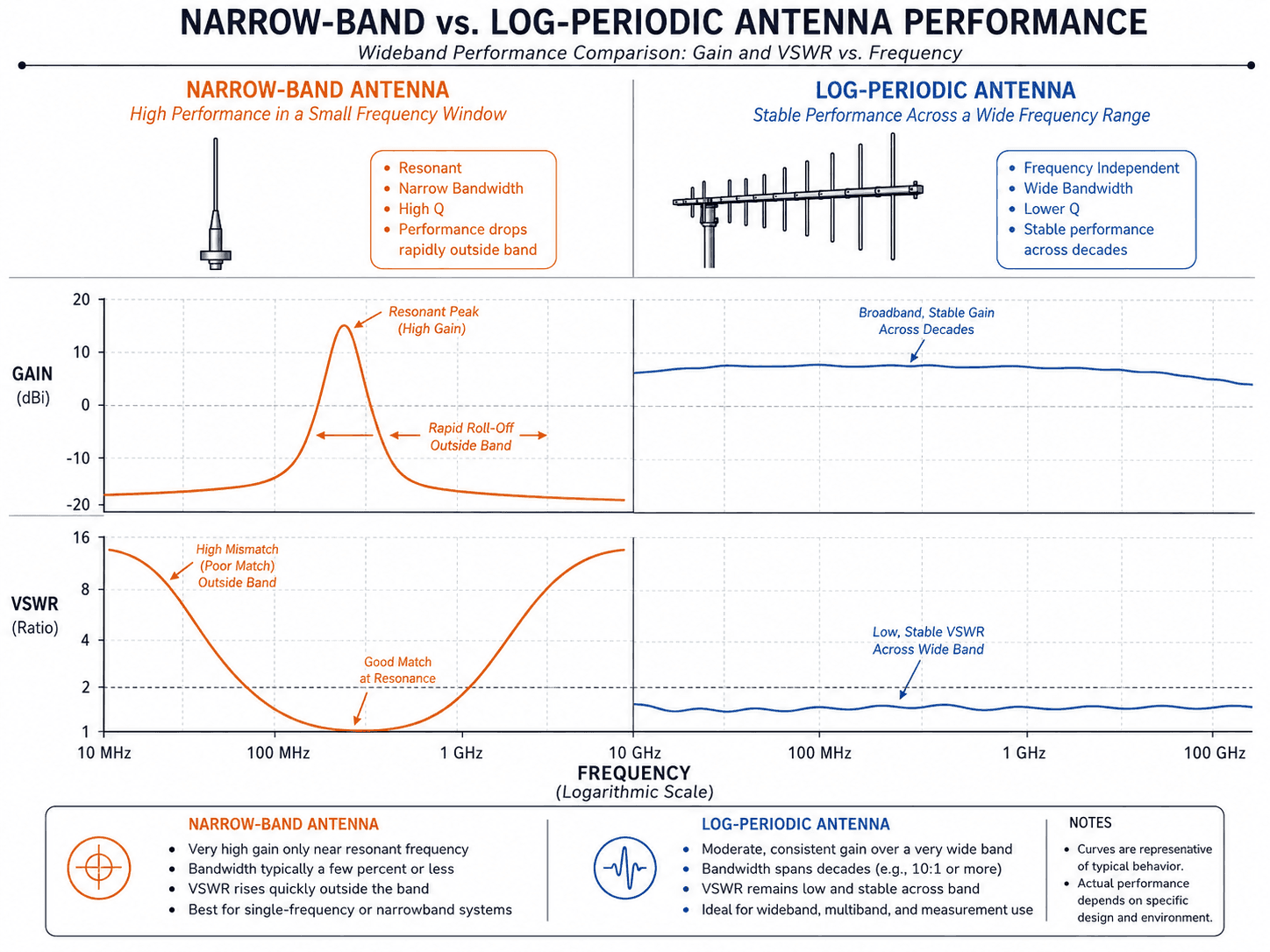

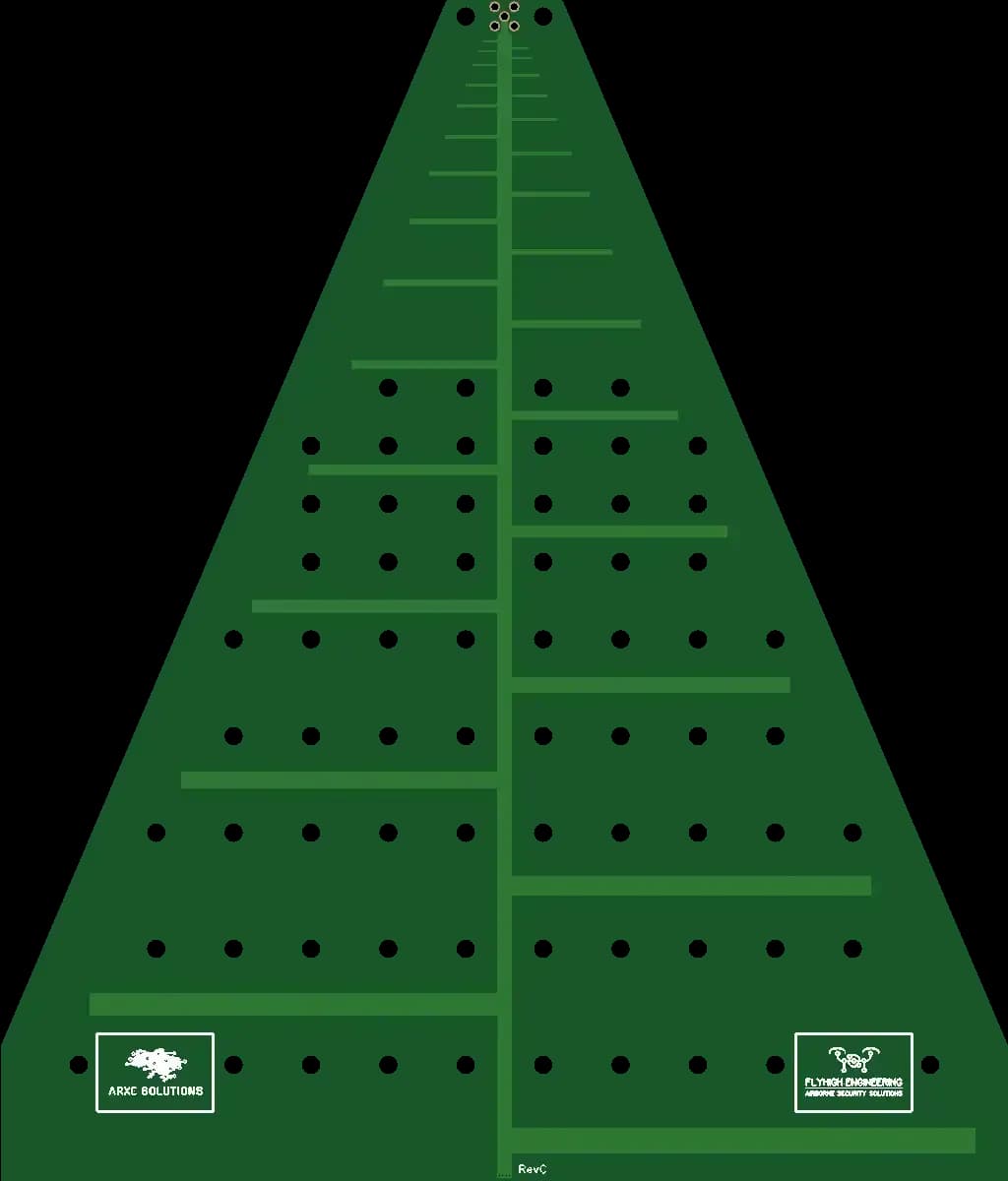

Плата за це — нижче підсилення, ніж у направленої антени тієї ж смуги. Якщо ви заздалегідь знаєте напрямок на джерело й вам потрібна дальність, логоперіодична антена дасть більше. Всеспрямована виграє там, де напрямок невідомий або джерел багато.
З чого починати вибір
Чотири параметри вирішують майже все, і саме в такому порядку:
- Нижня межа діапазону — вона задає габарити. Фізику не обійти: 300 MHz вимагають більшого розкриву, ніж 800 MHz
- Роз’єм — N-type механічно міцніший і краще тримає вологу, SMA і RP-SMA компактніші, але вразливіші у виїзній роботі
- Маса й габарити — від них залежить, чи поїде антена в поле, чи лишиться на стаціонарній щоглі
- Допустима потужність — важлива лише якщо плануєте передавати; для чистого приймання нею можна знехтувати
Три моделі: чим вони відрізняються
Порівняння зручно робити на трьох власних моделях ARXE Solutions — вони перекривають різні нижні межі й наочно показують, чим доводиться платити за кожні додаткові сотні мегагерц знизу.
Omni 1–8 ГГц — найлегша
- Діапазон: 1000–8000 MHz
- Підсилення: 8.8 дБі на 5800 MHz
- Роз’єм: RP-SMA Male, 50 Ω, до 200 W
- Габарити й маса: 120 × 120 × 100 мм, ≈100 г
Компактна й дешева, але не бачить нічого нижче 1 ГГц. Підходить, коли робота йде у Wi-Fi та FPV-діапазонах: дискова антена Omni 1–8 ГГц.
Omni 800 MHz – 8 ГГц — компроміс
- Діапазон: 800–8000 MHz
- Підсилення: 11.0 дБі на 5800 MHz
- Роз’єм: N-type Female, 50 Ω, до 500 W
- Габарити й маса: 210 × 210 × 180 мм, 360 г
Найвище підсилення з трьох при вазі 360 г — це та модель, яку реально возити з мобільною станцією: дискова антена Omni 800 MHz – 8 ГГц.
Omni 300 MHz – 8 ГГц — найширша
- Діапазон: 300–8000 MHz
- Роз’єм: N-type Female, 50 Ω, до 500 W
- Габарити й маса: 330 × 330 × 350 мм, 1 кг
Опускається до 300 MHz, тобто бачить VHF і UHF, які двом попереднім недоступні. За це платите кілограмом ваги й утричі більшим об’ємом: дискова антена Omni 300 MHz – 8 ГГц.
Закономірність видно одразу: між 1 ГГц і 300 MHz нижньої межі маса зростає вдесятеро. Якщо VHF/UHF вам не потрібні, платити за них габаритами не варто.
Типові помилки
Найчастіша — брати антену «із запасом» за нижньою межею, яка ніколи не знадобиться, і потім шукати, куди подіти метрову конструкцію. Друга — не звірити роз’єм із приймачем: перехідник у тракті додає втрати саме там, де їх найменше хочеться.
Третя стосується поляризації. Лінійна антена з лінійним передавачем працює передбачувано; з круговою поляризацією з іншого боку ви втрачаєте близько 3 дБ, і це не поламка, а фізика.
Як перевірити результат після встановлення
Виміряйте КСВ антенним аналізатором у кількох точках робочої смуги, а не лише на одній частоті. Значення до 2:1 вважається прийнятним для широкосмугової антени; вище — шукайте причину в кабелі, роз’ємі або узгодженні.

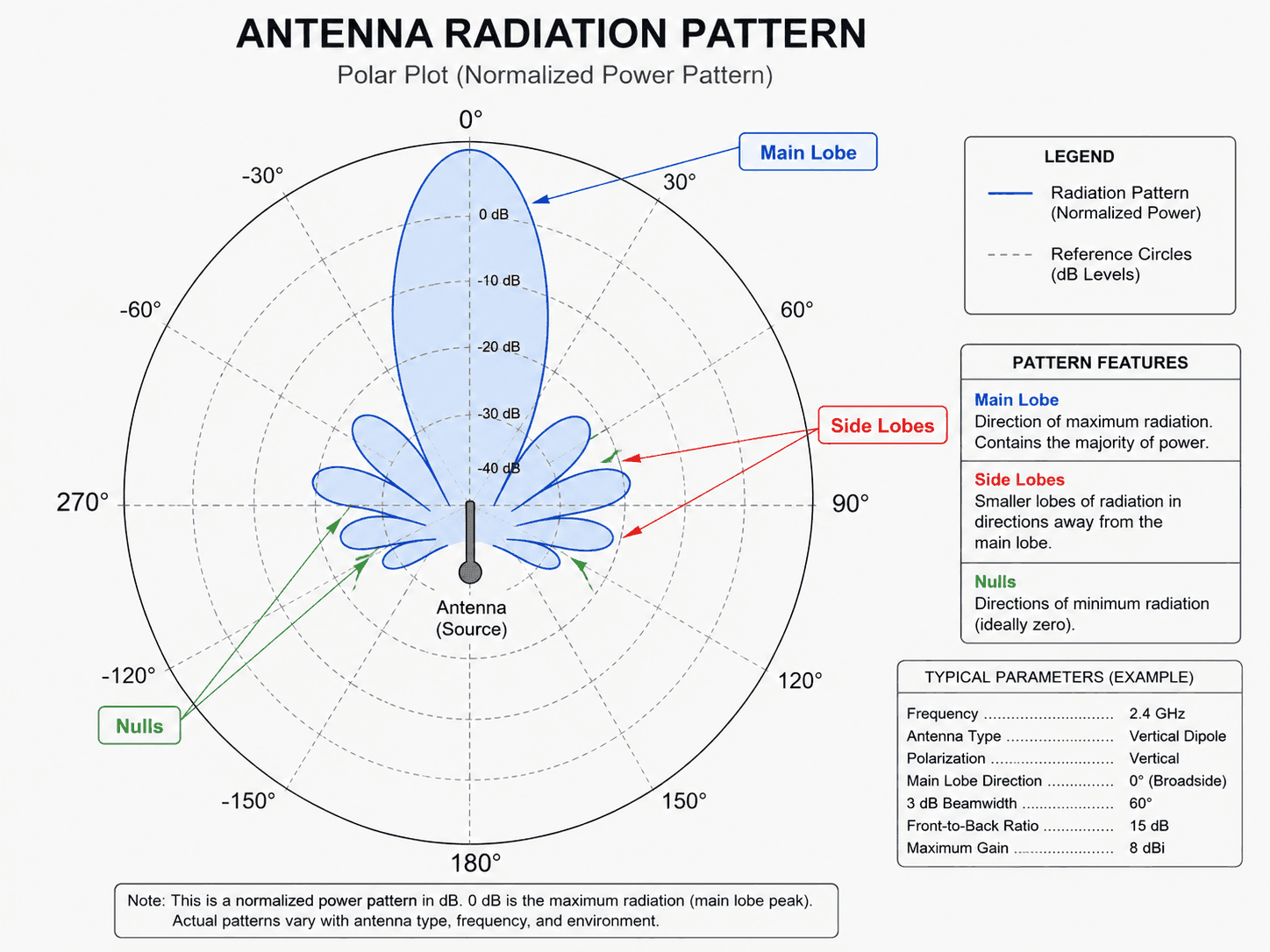

Корисно мати, з чим порівнювати: наші звіти вимірювань містять повні діаграми спрямованості, зняті в безеховій камері, з фотографіями стенду — видно, як антена поводиться на кожній частоті, а не лише заявлене максимальне підсилення.
Часті питання
Яка антена краще для загального моніторингу?
Всеспрямована: вона приймає з усіх напрямків одночасно, тож нічого не пропустите, поки шукаєте напрямок. Направлену має сенс ставити, коли джерело вже знайдене.
Чи потрібно налаштовувати всеспрямовану антену?
Механічного налаштування вона не потребує. Варто лише перевірити КСВ після монтажу — це виявляє проблеми з кабелем і роз’ємами, а не з самою антеною.
Яка з моделей придатна для виїзної роботи?
Omni 800 MHz – 8 ГГц: 360 г і 210 мм — її реально возити. Модель 300 MHz – 8 ГГц важить кілограм при висоті 350 мм, це вже стаціонарне рішення.
Якщо не впевнені, від якої нижньої межі відштовхуватись, напишіть нам — підберемо під ваші частоти й умови встановлення.
